Första platsbesöket med inmätning direkt bland berghällarna.
En långvarig dröm tar form
Projektet började med att kunden berättade om en dröm han hade burit på länge: en egen jordkällare, byggd för just den här platsen och med ett uttryck som kändes självklart i trädgården. Uppgiften var därför större än att bara uppföra fyra väggar och ett tak. Källaren behövde bli en naturlig del av berget och samtidigt få den personlighet kunden såg framför sig.
Vid det första platsbesöket gick vi tillsammans igenom placering, nivåer och tänkbara mått direkt bland berghällarna. Eftersom marken varken var plan eller regelbunden gick det inte att utgå från en vanlig standardlösning. Varje viktig linje behövde i stället mätas in mot den verkliga terrängen.
När förutsättningarna var tydliga fick Murkvalitet fria händer att skissa och ta fram konstruktionen. Det blev början på ett ovanligt projekt där murning, formarbete, gjutning och natursten behövde planeras som en sammanhängande helhet.

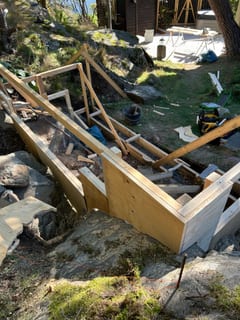

Plywoodformen följer bergets ojämna nivåer inför gjutningen.
Grundläggning direkt i berget
Den första stora utmaningen var att skapa en grund där berget redan bestämde både nivåer och form. I stället för att försöka göra platsen regelbunden anpassades konstruktionen efter berghällarna, så att den nya stommen kunde möta den befintliga miljön på ett kontrollerat sätt.
Formen byggdes av plywood och reglar. Formen fungerar som gjutningens tillfälliga skal: den håller den färska betongen på rätt plats tills materialet har härdat. Här behövde varje skiva passas in mot ojämna bergytor och stagas noggrant för att mått och linjer skulle behållas under gjutningen.
När formen var färdig kunde grunden och den bärande stommen gjutas direkt mellan bergpartierna. Det gav en stabil utgångspunkt för resten av bygget och gjorde att jordkällaren kunde växa fram ur platsens naturliga förutsättningar.

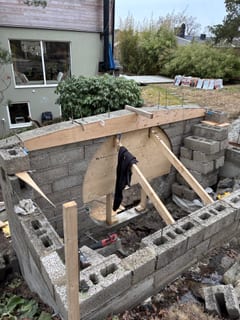

Lecaväggar, inbyggda nischer och form för den runda öppningen.
250 mm lecaväggar för stabilitet och svalka
Ovanpå den gjutna stommen murades väggarna med 250 mm lecablock. Den kraftiga dimensionen valdes för att ge konstruktionen stabila, rejäla väggar och samtidigt skapa goda förutsättningar för det svala och jämna inomhusklimat som är själva poängen med en jordkällare.
Lecablocken är förhållandevis lätta att bearbeta men bildar tillsammans ett robust murverk. Det var särskilt värdefullt här, där väggarna behövde anpassas mot berg, gjutna partier och den stora öppningen i fasaden. Under arbetet kontrollerades skift, hörn och linjer löpande för att nästa del av konstruktionen skulle få ett korrekt underlag.
Redan under murningen byggdes också nischer och hyllor in i väggarna, så att förvaringen blev en del av själva rummet. I framsidan formades den runda öppningen för den Hobbit-inspirerade dörr kunden önskade – ett uttrycksfullt önskemål som kom att prägla hela jordkällarens karaktär.
Takformen är färdigarmerad och redo för gjutning.
Form, armering och gjutning av taket
När väggarna var uppe började nästa tekniskt krävande etapp: formen för taket och den övre konstruktionen. Innan betongen har härdat bär formen hela vikten från den färska gjutningen. Därför byggdes den som en tillfällig men mycket kraftig träkonstruktion, stöttad både invändigt och runt murverket.
Formen stabiliserades för att klara ett uppskattat tryck på omkring fyra ton. Det ställde höga krav på upplag, stagning och noggrannhet. Om formen rör sig under arbetet påverkas både takets form och den färdiga konstruktionen, så varje del behövde kontrolleras innan gjutningen kunde börja.
Därefter lades armeringen över hela takytan. Armeringsstålet hjälper betongen att hantera de dragkrafter som uppstår i konstruktionen, medan betongen tar trycket. När form och armering var färdigkontrollerade göts taket och jordkällarens sammanhängande stomme kunde slutföras.
Naturstenen monteras bit för bit runt den runda dörren.
Natursten, rund dörr och grönt tak
När den bärande stommen var färdig kunde arbetet gå från konstruktion till uttryck. Den runda trädörren monterades i den formade öppningen och blev direkt byggnadens tydliga mittpunkt. Dörrens mörka trä och smidda beslag ger en varm kontrast mot stenen och förstärker den Hobbit-inspirerade känslan.
Lecaväggarna kläddes sedan med natursten, sten för sten. Eftersom materialet varierar i både form, tjocklek och färg behöver varje bit väljas och passas in för att fogarna ska kännas balanserade och fasaden få ett naturligt flöde. Beklädnaden döljer den tekniska stommen och gör att byggnaden visuellt hör ihop med berghällarna runt omkring.
Det mörka träet, den oregelbundna stenen och det jordtäckta gröna taket knyter slutligen samman helheten. I stället för att konkurrera med trädgården ser jordkällaren ut att ha vuxit fram ur den.
Resultatet
Den färdiga jordkällaren är formad efter platsen från första mått till sista sten. Berget fick styra konstruktionens möten och nivåer, medan den runda dörren gav byggnaden ett alldeles eget uttryck. Naturstensfasaden och det gröna taket gör samtidigt att den smälter in bland hällar, träd och planteringar.
Bakom det lugna slutresultatet ligger många moment som behövde fungera tillsammans: inmätning, specialbyggd form, gjutning mot berg, kraftigt murverk, takarmering och noggrann stenpassning. Det blev ett ovanligt och krävande projekt där varje steg byggde vidare på det föregående och där lösningarna fick utvecklas utifrån platsen.
Framför allt blev kundens långvariga idé verklighet – en användbar jordkällare med ett personligt formspråk och en självklar plats i trädgården. Se bilderna nedan.
Hela resan i bilder
Följ bygget steg för steg – från inmätning och gjutning i berget till lecaväggar, armerat tak, naturstensfasad och färdig jordkällare.
Resan börjar med platsbesök, diskussion och inmätning bland de ojämna berghällarna.

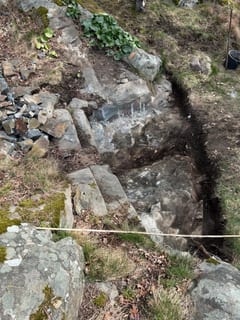

Mark och löst material tas bort så att grundens nivåer kan anpassas direkt till berget.
Plywood och reglar formas efter bergets skiftande höjd och konturer.
Formen stagas och kontrolleras noggrant innan den bärande grunden kan gjutas.
Den första gjutningen skapar fasta linjer mellan de naturliga bergpartierna.
Den gjutna stommen blir ett stabilt och måttsatt underlag för det kommande murverket.
Armering, hörn och inbyggda förvaringsnischer planeras som delar av samma murade stomme.

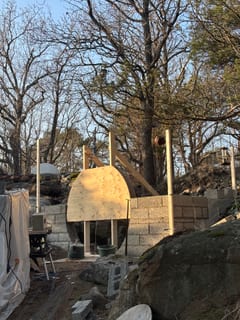

Den välvda dörröppningen växer fram samtidigt som murverket byggs upp skift för skift.

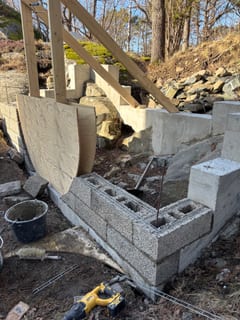

250 mm lecablock börjar bilda väggarna runt formen för den runda entrén.
Inifrån syns hur de tjocka lecaväggarna möter både gjuten betong och det befintliga berget.

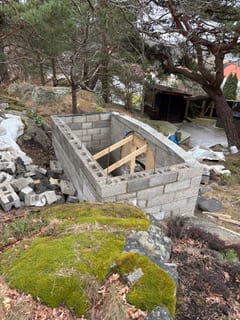

De färdiga vägghöjderna visar hur jordkällaren placerats tätt intill berget och den omgivande terrängen.
Murverket når full höjd och den runda öppningen förbereds för nästa konstruktionsetapp.
Ett kraftigt tillfälligt bärverk byggs inne i jordkällaren för att bära takformen.

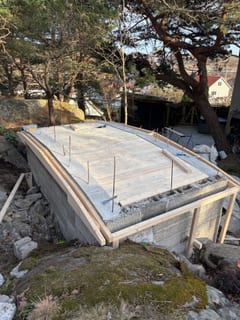

Takformen sluts över rummet och skapar underlaget för den kommande betongplattan.
Den gjutna överkanten binder samman murverket och förbereder stommen för det armerade taket.

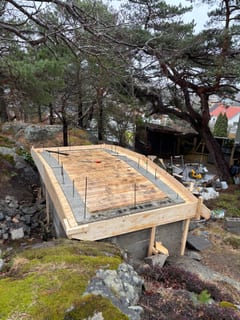

Form, kanter och upplag kontrolleras innan armeringen kan läggas över hela takytan.
Framifrån framträder den mjukt rundade taklinjen ovanför den Hobbit-inspirerade dörröppningen.

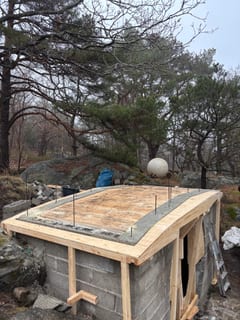

Den kompletta takformen är byggd för att behålla rätt form under den tunga gjutningen.

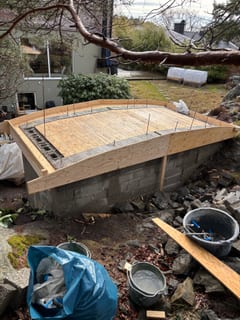

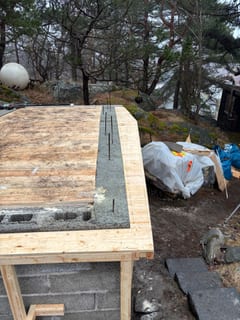

Takets gjutna ram och uppstickande armering bildar en sammanhängande övergång runt formen.
Armeringsnätet läggs över hela ytan för att förstärka den kommande betongkonstruktionen.
Efter takgjutningen är den bärande stommen färdig och den tillfälliga dörrformen kan tas bort.

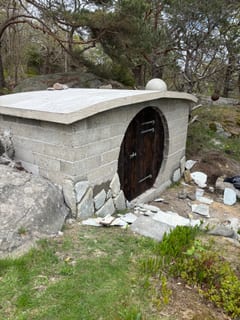

Den specialformade trädörren monteras och ger den råa stommen sitt första tydliga uttryck.
Naturstenen passas in bit för bit runt dörren och förvandlar lecaväggen till en levande fasad.
Naturstensfasaden och den runda trädörren är färdiga, medan marken runt byggnaden fortfarande återställs.

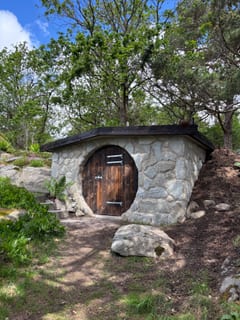

Framifrån syns hur dörrens form, stenen och den mörka takfoten skapar ett sammanhållet uttryck.

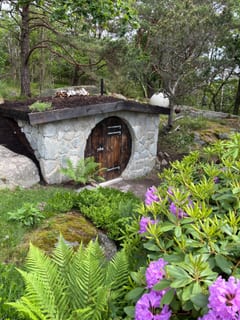

Med ormbunkar och blommande rhododendron börjar jordkällaren bli en självklar del av trädgården.
Det gröna taket och naturstenen låter den färdiga jordkällaren följa berget och den omgivande skogsträdgården.
